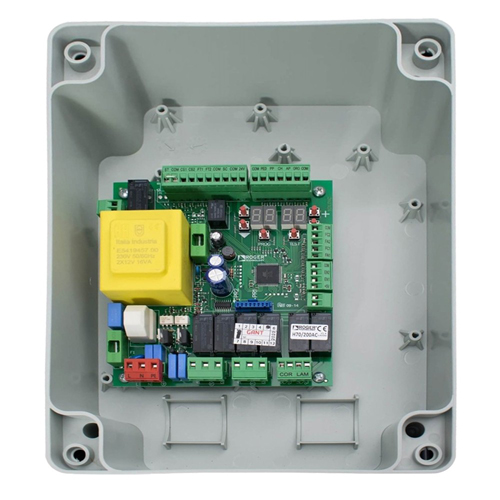

Roger H70/200AC/BOX

Управляющий блок Roger H70/200AC/BOX предназначен для управления автоматикой распашных ограждений с питанием мотора 230В. Совместим со следующими моделями приводов Roger: R20/300, R20/500, R20/317, R20/517, M20/340, H20/370, H20/550, H23/282, R23/372, R21/351. Устройство работает с автоматикой, определяющей крайние положения створок по концевым выключателям и упорам.

Функционал

Блок управления способен работать с двигателями, оснащенными энкодером. Для регулировки параметров и отображения состояния оборудования на плате предусмотрен дисплей.
Электронная плата настраивается в основном и расширенном режимах. Базовое программирование позволяет установить значения по 16 параметрам, в расширенные настройки включены 55 параметров работы автоматики.
Постоянный контроль усилия обеспечивает безопасную работу приводов. При столкновении с преградой ворота останавливаются. Простое программирование делает настройку блока удобной и быстрой для пользователя. При необходимости выполненные регулировки можно защитить паролем.

Программируемые функции:

• Работа в трех режимах.
• Время задержки (до 9 минут).
• Усилие на старте и при замедлении.
• Плавный пуск и остановка.
• Режим калитки (открытие одной створки с отдельной кнопки пульта).
• Токовая чувствительность на препятствия.
• Автозакрывание.
• Поддержка управления внешним освещением в двух режимах: автономный (при открытии ворот свет включается и горит автономно установленное время (до 8 мин), после выключается) и управляемый (включение/выключение освещения осуществляется с отдельной кнопки пульта ДУ).

Для организации удаленного управления с пульта требуется установка встраиваемой платы радиоприемника. К блоку подключается две пары фотоэлементов, присутствует разъем для подключения электрозамка.
